Фильтр скважинный с автономным регулятором притока ARP Select и сдвижной гильзой

Описание

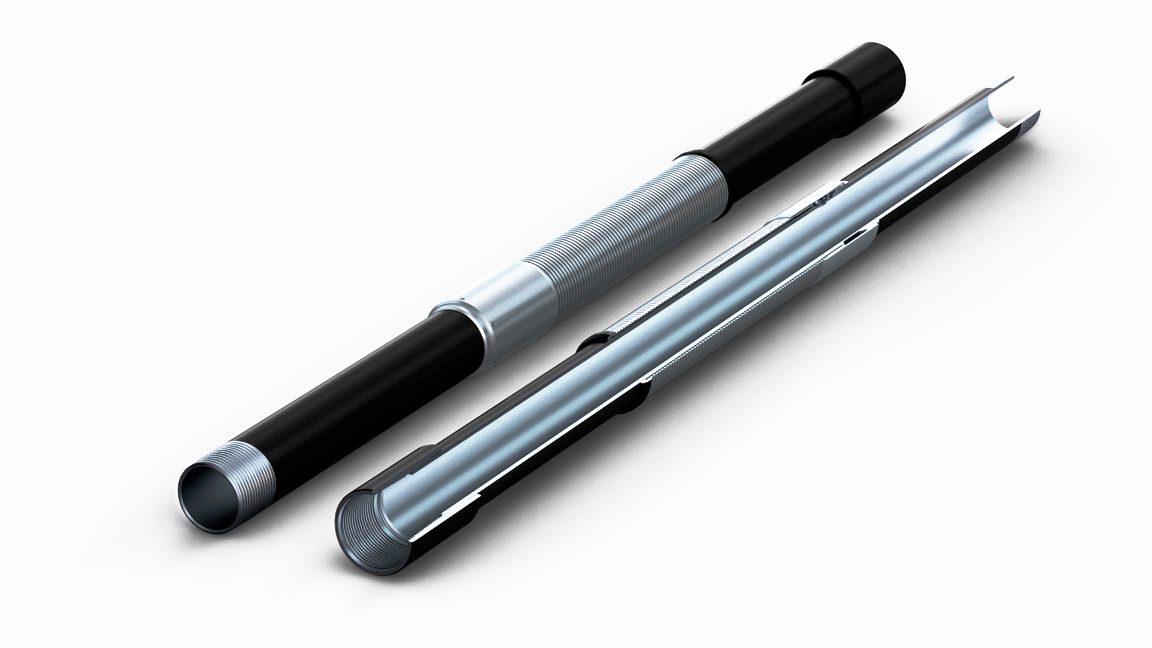

Фильтр стоит из обсадной трубы, концентрично которой последовательно размещены блок фильтроэлемента и отсек, в котором установлен автономный регулятор притока.

Фильтрующий элемент устанавливается на несущей трубе и фиксируется стопорными кольцами, одно из которых выполнено с проходными пазами, соединяющими полость под фильтрующим элементом с отсеком, в котором установлен регулятор притока. Добываемый продукт проходит через фильтрующий элемент скважинного фильтра и затем через открытые каналы проходного кольца поступает в секцию фильтра с автономным регулятором притока и далее через регулятор поступает в несущую трубу.

Внутри фильтра установлена специальная сдвижная гильза, позволяющая открывать/перекрывать приток жидкости через фильтр.

Применение

Применяется в составе компоновки заканчивания нефтедобывающих скважин для очистки добываемого продукта от механических примесей, а также для ограничения притока воды и газа в скважину.

Получить цену

01

ПРЕИМУЩЕСТВА

Снижает затраты на проведение капитального ремонта скважин;

Предотвращает разрушение стенок скважины, за счет чего увеличивается срок эксплуатации скважины, а следовательно, увеличивается коэффициент накопленной добычи;

Фильтр может изготавливаться как с сетчатым, так и с проволочным фильтроэлементом;

Фильтр оснащен сдвижной гильзой, позволяющей открывать/перекрывать приток жидкости через фильтр;

Предотвращает прорыв воды и газа в скважину;

Снижает обводненность добываемого продукта;

Увеличивает срок межремонтного периода эксплуатационного оборудования.

02

ТЕХНОЛОГИЯ

Фильтр скважинный с автономным регулятором притока ARP Select и сдвижной гильзой предназначен для снижения выноса песка и других механических примесей в скважинах, а также для выравнивания профиля притока и ограничения поступления воды и газа в случае их прорыва в скважину. Фильтр устанавливается в области продуктивного пласта нефтедобывающих скважин в составе колонны обсадных труб.

Фильтр оснащен специальной сдвижной гильзой, перемещение которой происходит с помощью специального инструмента.
Гильза имеет специальные профили, в зацепление с которыми входят цанги переключающего инструмента.
Для сообщения внутреннего пространства фильтра с пластом необходимо переместить сдвижную гильзу вниз до упора. Для перекрытия притока и отсечения интервала сдвижную гильзу необходимо переместить в верхнее положение до упора.
Автономный регулятор притока ARP Select устанавливается в несущую трубу скважинного фильтра и представляет собой клапан с одним входным отверстием, выполненном в крышке, и двенадцатью отверстиями в корпусе, между которыми с возможностью осевого перемещения установлен плавающий диск.
Принцип действия автономного регулятора притока ARP Select основан на законе Бернулли:
Сумма статического давления, динамического давления и потерь на трение по направлению потока является постоянной.
Уравнение Бернулли:

Подвижный диск внутри регулятора реагирует на скорость поступающей жидкости.
Когда через проходной канал регулятора проходит нефть (высокая вязкость, низкая скорость), входное отверстие полностью открыто, а когда в клапан поступает вода или газ (низкая вязкость, высокая скорость), то внутри устройства перепад давления увеличивается, за счет чего подвижный диск смещается в сторону проходного канала и перекрывает его. Благодаря этому достигается эффект ограничения поступления воды или газа и увеличение притока нефти.
Правильно подобранная геометрия устройств и высокие скорости потока жидкости препятствуют отложению механических примесей в корпусе регуляторов.
Дизайн регуляторов подбирается индивидуально, исходя из скважинных условий Заказчика.

ХАРАКТЕРИСТИКИ

03

ВАШИ ВЫГОДЫ ОТ НПК " ФИЛЬТР"

Большой ассортимент, все в одном месте

Наш опыт в разработке фильтров и большое современное производство позволяют поставлять оборудование в достаточно больших объемах и в максимально сжатые сроки.

Выбор нужной модели проводится исключительно под конкретную скважину, учитывая дизайн и компоновку фильтров.
