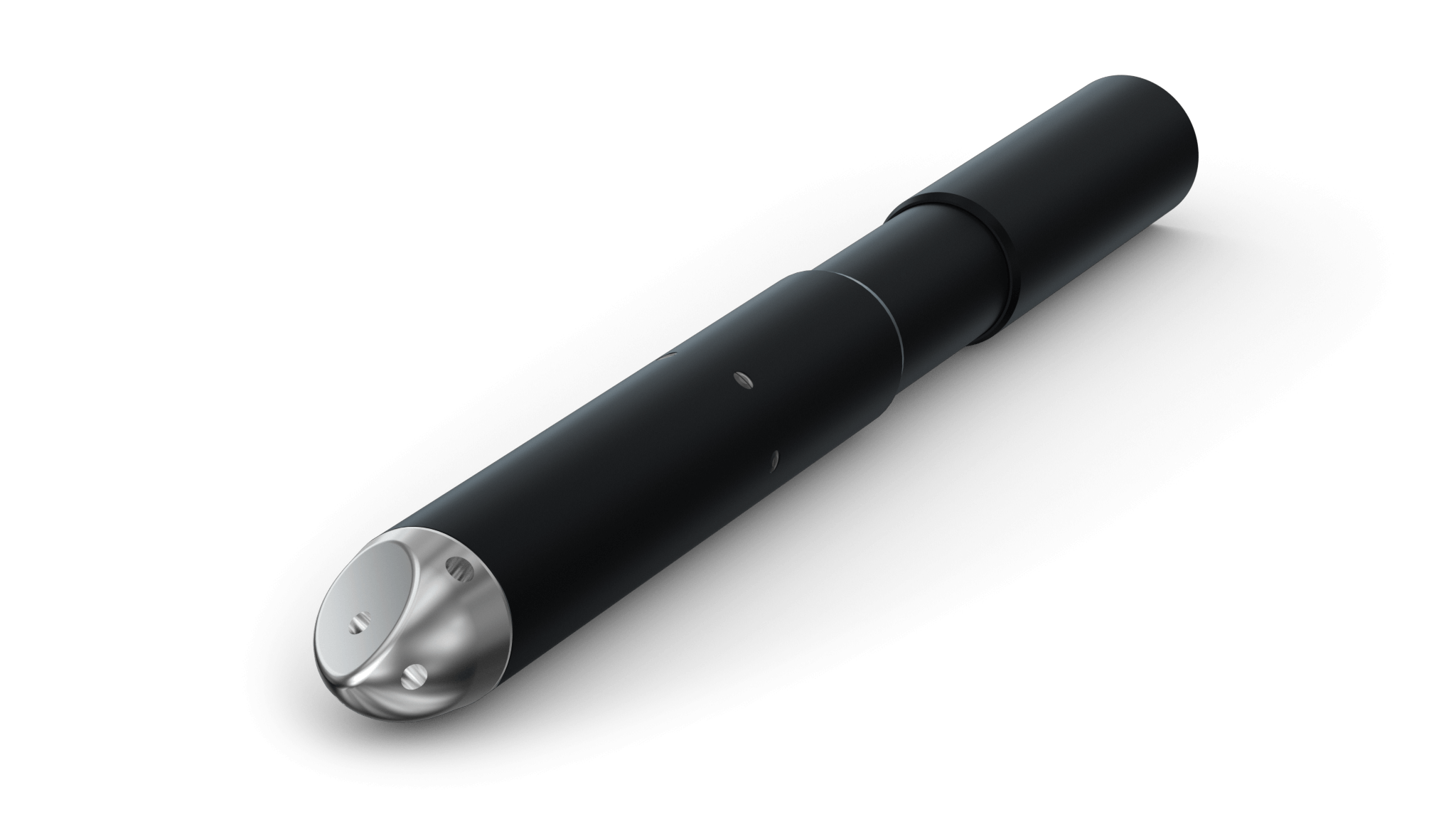

Поплавковый башмак с механическим поворотом гладкого эксцентричного носа НПКФ-БК-ХК
Описание
Устанавливается в нижней части обсадной колонны или хвостовика и служит для защиты колонны от повреждений при спуске и ориентации ее путем механического вращения направляющей части головы башмака при контакте с уступами породы в скважине.
Применение
Применяется в вертикальных, горизонтальных и наклонно-направленных скважинах.
01
ПРЕИМУЩЕСТВА

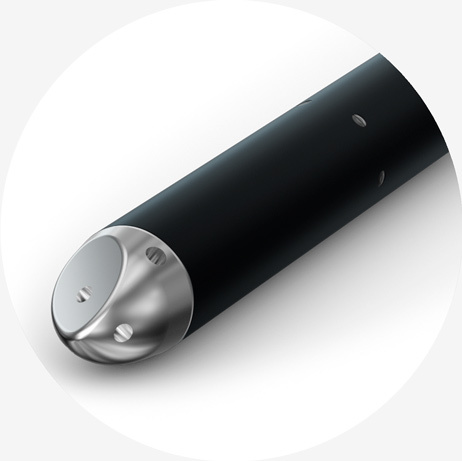

Башмак оснащен эксцентричным алюминиевым носом, который позволяет проходить уступы и желоба при возвратно-поступательном движении обсадной колонны

Конструкция башмака включает в себя один цементировочный клапан обратного давления, дублирующий функцию ЦКОДа
Имеющиеся в башмаке отверстия равномерно распределяют цементный раствор
Внутренняя полость башмака не содержит твердосплавных элементов и легко разбуривается стандартными PDC долотами
Угол поворота головы башмака без применения циркуляции за одно возвратно-поступательное движение обсадной колонны при упоре в уступ – 60 градусов
Башмак НПКФ-БК-ХК соответствует требования API RP 10F категории IIIС по усталостной прочности, давлению и температуре, предъявляемых к оборудованию с обратным клапаном для цементирования обсадных колонн
Изготавливается с различными типами присоединительных резьб, в том числе с резьбами премиум класса линейки ТМК
ТЕХНОЛОГИЯ
Башмак сконструирован таким образом, что при возникновении на пути спуска колонны препятствий, носовая часть башмака, перемещаясь по оси колонны до упора и возвращаясь в изначальное положение, приводится во вращение (поворот на 60 градусов за один цикл).

Головка, имея эксцентричную форму, при повороте огибает препятствие, и спуск колонны продолжается.
