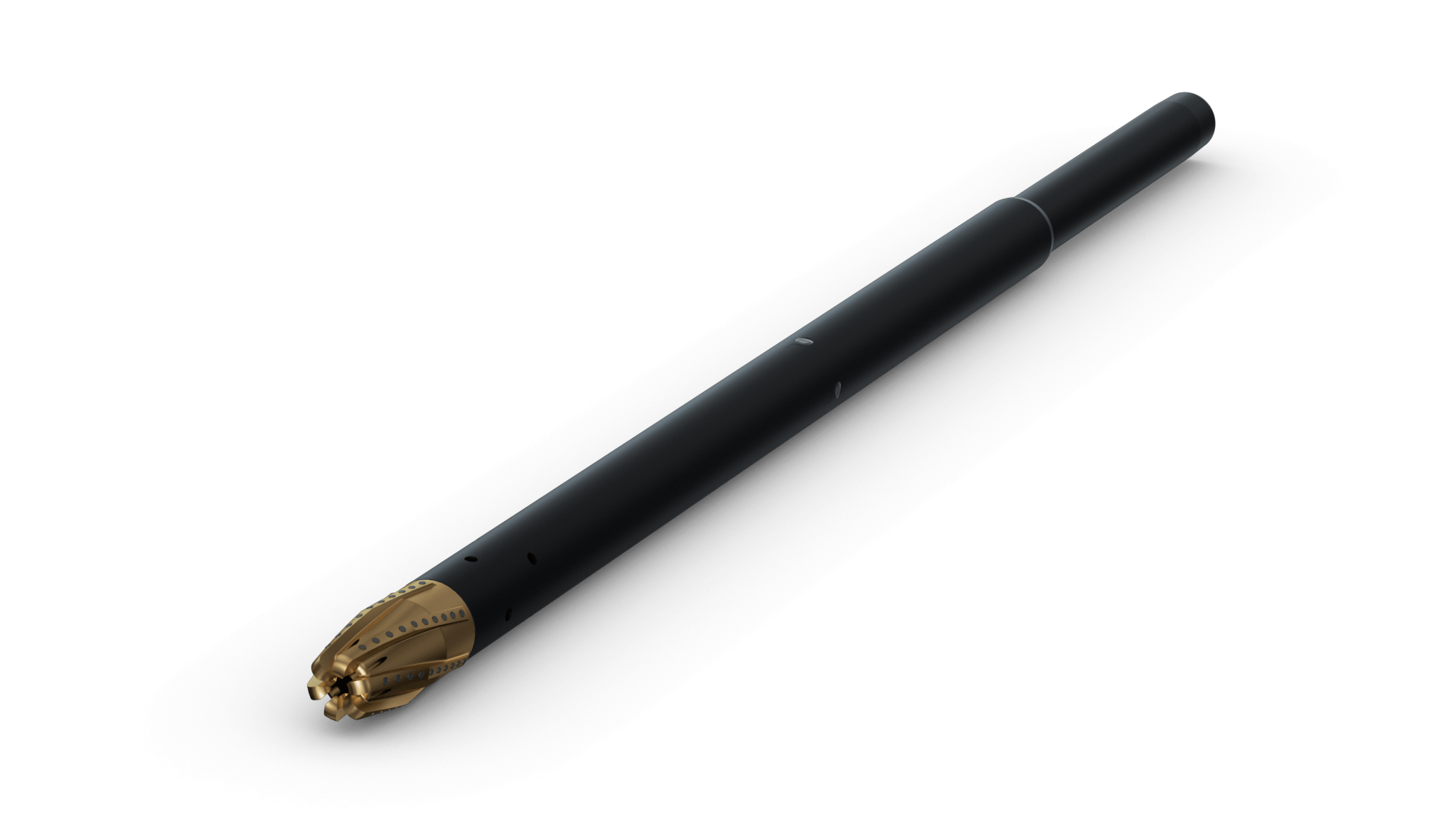

Направляющий башмак с механическим поворотом прорабатывающей насадки НПКФ-БК-ПМ

Описание

Направляющий башмак с механическим поворотом прорабатывающей насадки НПКФ-БК-ПМ устанавливается в нижней части обсадной колонны или хвостовика и предназначен для прохождения сложных (нестабильных) участков ствола скважины при спуске в случае изменения диаметра (сужения) или обвала стенок.

Применение

Применяется в вертикальных, горизонтальных и наклонно-направленных скважинах.

Получить цену

01

ПРЕИМУЩЕСТВА

Направляющий башмак с механическим поворотом прорабатывающей насадки НПКФ-БК-ПМ «перезаряжается» под действием динамической пружины

Башмак соответствует требованиям API RP 10F категории IIIC по усталостной прочности, рабочей температуре и давлению, которые предъявляются к оборудованию при цементировании обсадных колонн

Внутренняя часть башмака не содержит твердосплавных материалов, что позволяет разбуривать башмак PDC долотом

Диаметр прорабатывающей части возможно изменить по требованию заказчика

Дополнительно изделие можно оснастить поплавковым клапаном

Изготавливается с различными типами присоединительных резьб, в том числе с резьбами премиум класса линейки ТМК

ТЕХНОЛОГИЯ

Применение башмака с механическим поворотом прорабатывающей насадки позволяет проходить сложные (нестабильные) участки скважины при обвале или сужении ствола скважины с минимальными временными затратами. Вращение начальной части башмака происходит без вращения обсадной колонны при утыкании инструмента в препятствие либо при касании стенок в местах уменьшения диаметра ствола скважины.

02

Башмак работает следующим образом: при упоре колонны прорабатывающая насадка приводится во вращение с помощью специального механизма, перемещаясь по оси инструмента. Вращаясь, насадка башмака, оснащенная твердосплавными элементами, обеспечивает проработку ствола скважины до необходимого диаметра для возможности продолжения спуска колонны до проектной глубины.

Механическое вращение прорабатывающего элемента достигается за счет возвратно-поступательного движения колонны. Башмак делает 1,9 – 5 оборотов, в зависимости от исполнения оборудования.

Для «зарядки» башмака необходимо поднять колонну на длину расхаживания и включить промывку через башмак.

ХАРАКТЕРИСТИКИ

03

*Диаметр прорабатывающей части возможно изменить по требованию Заказчика
