Поплавковый башмак с гладким свободновращающимся эксцентричным носом НПКФ-БК-ВЭК

Главная / Продукция / Поплавковый башмак с гладким свободновращающимся эксцентричным носом НПКФ-БК-ВЭК
Поплавковый башмак с гладким свободновращающимся эксцентричным носом НПКФ-БК-ВЭК
Описание
Поплавковый башмак с гладким свободновращающимся эксцентричным носом НПКФ-БК-ВЭК служит для направления нижней секции спускаемой обсадной колонны по стволу скважины.
Применение
Применяется в вертикальных, горизонтальных и наклонно-направленных скважинах.
01
ПРЕИМУЩЕСТВА
Угол поворота эксцентричного алюминиевого носа – 360°
Особое устройство механизма крепления наконечника и конструкция нескольких циркуляционных отверстий, направленных вниз, усиливают вращение наконечника башмака при старте процесса промывки, а в совокупности с возвратно-поступательными движениями колонны это позволяет быстро справляться с преградами при прохождении участков обвальных пород и уступов

Вращающийся алюминиевый эксцентричный наконечник башмака обеспечивает низкое сопротивление при преодолении уступов и обуславливает быстрое доведение обсадной колонны или хвостовика на проектную глубину
Клапанный узел испытывается обратным давлением 35 или 70 Мпа (в зависимости от типа клапана) и промывочной жидкостью с высоким содержанием абразивных частиц (песка) в течение 24 (48) часов
Легкое разбуривание башмака долотами PDC за счет отсутствия во внутренней полости стальных элементов
Изготавливается с различными типами присоединительных резьб, в том числе с резьбами премиум класса линейки ТМК
Башмак соответствует требованиям API RP 10F категории IIIC по усталостной прочности, рабочей температуре и давлению, которые предъявляются к оборудованию с обратным клапаном для цементирования обсадных колонн
ТЕХНОЛОГИЯ

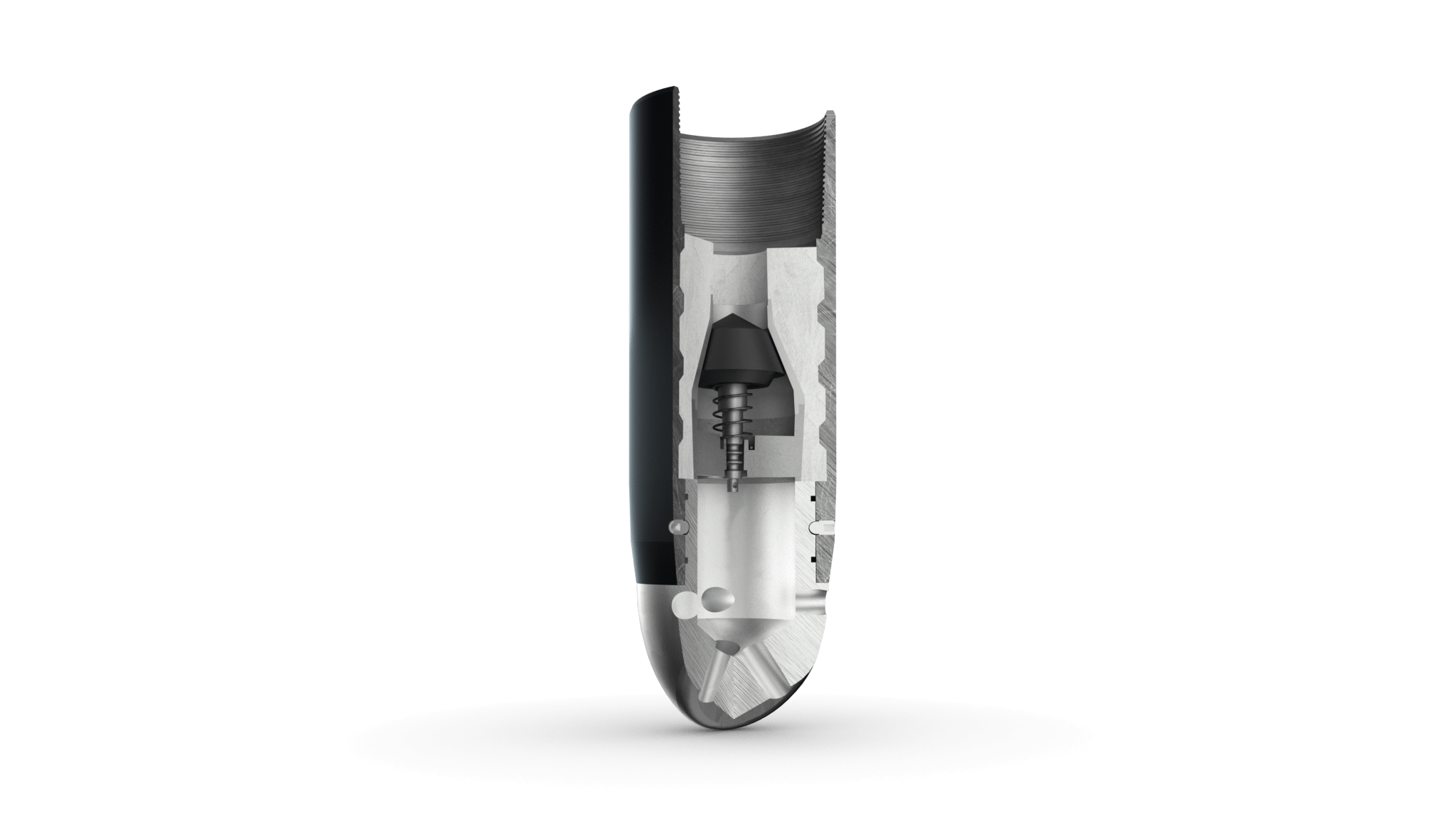

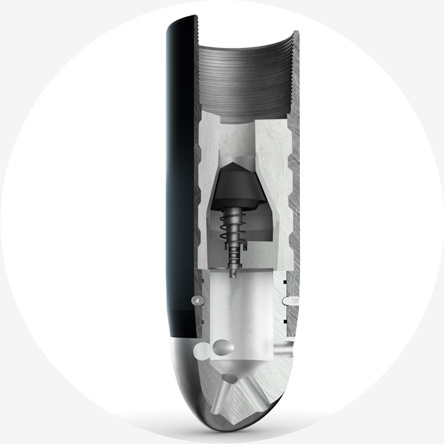

Конструкция башмака НПКФ-БК-ВЭК включает в себя цементировочный клапан обратного давления, дублирующий функцию ЦКОДа.

Конструкция клапана не содержит стальных элементов, что позволяет разбуривать его долотами PDC. По требованию заказчика может быть установлено два клапана при наличии АВПД.

Эксцентричная форма наконечника помогает преодолевать неровности и уступы на стенках скважины, что обеспечивает лучшее дохождение колонны до проектного забоя.
02
ХАРАКТЕРИСТИКИ
03
ВАШИ ВЫГОДЫ ОТ НПК " ФИЛЬТР"
Бесплатная консультация по применению устройства
Оказываем услуги по расчётам и помогаем подобрать оборудование без дополнительной платы

Доставка по себестоимости
Услуги по инженерному сопровождению, установке изделия
Разные типоразмеры направляющих башмаков в наличии по доступной цене
Быстрый заказ и сжатые сроки доставки с единого склада
1
3
4
2
04
Закажите бесплатный расчет оборудования
Наши специалисты подъедут к вам в офис и расскажут о нашей продукции и обсудят применимость в ваших условиях
