Гидромеханическая муфта двухступенчатого цементирования с внутренней закрывающей втулкой НПКФ-МСЦ

Описание

Предназначение гидромеханической муфты НПКФ-МСЦ - двухступенчатое цементирование обсадных колонн.

Применение

Объектом применения муфты являются вертикальные, горизонтальные и наклонно-направленные скважины, в которые спускаются колонны обсадных труб соответствующего муфте типоразмера

Получить цену

01

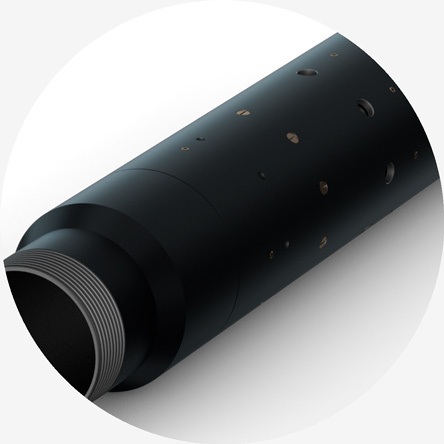

Гидромеханическая муфта двухступенчатого цементирования с внутренней закрывающей втулкой НПКФ-МСЦ

Использование гидромеханической муфты позволяет проводить операцию двухступенчатого цементирования обсадных колонн, предотвращая разрыв слабосцементированных пластов из-за высокого гидростатического давления, вызванного весом большого столба раствора, и эффективно изолируя пласты в зонах поглощения.

ПРЕИМУЩЕСТВА

Рабочая температура от -26 до +120 ⁰С. По требованию заказчика возможно изготовление муфты, предназначенной для работы при температуре до +205 ⁰С.

Имеется возможность регулировки давления открытия цементировочных окон муфты непосредственно на устье скважины путем установки или удаления дополнительных срезных винтов

По желанию заказчика муфта может изготавливаться с повышенными эксплуатационными характеристиками для использования в скважинах с высоким давлением

Полностью разрушается трехшарошечными долотами или долотами с поликристаллическими алмазными вставками (PDC)

Фиксация пробки первой ступени происходит за счет стоп патрубка, который дублирует функцию поплавковой муфты (ЦКОД).

Изготавливается с различными типами соединительных резьб включая линейку резьб премиум класса ТМК

Для предотвращения проворачивания муфты при разбуривании на втулках муфты (закрывающей и открывающей) выполнены торцевые зубья.

Муфта изготавливается в соответствии со стандартами API.

Муфта оснащена системой, исключающей перемещение закрывающей втулки в начальное положение после завершения процесса цементирования. резьб премиум класса ТМК

Муфта снащена внутренними открывающей и закрывающей втулками.

ТЕХНОЛОГИЯ

Муфта работает следующим образом:
После спуска обсадной колонны до заданной глубины и промывки приступают к цементированию.

Продавку первой порции цемента осуществляют продавочной пробкой первой ступени НПКФ-МСЦ-FLEX PLUG до получения сигнала «стоп» в стоп-патрубке НПКФ-МСЦ-LANDING.

02

Далее происходит открытие цементировочных окон и цементирование участка скважины выше муфты (вторая ступень цементирования).
Особенностью муфты является возможность открытия цементировочных окон в корпусе как гидравлически, так и механически (путем спуска в колонну падающей пробки «бомбы»).

Продавку второй порции цемента осуществляют продавочной пробкой второй ступени НПКФ-МСЦ-CLOSE PLUG.

После прокачки объема продавки и посадки цементировочной пробки НПКФ-МСЦ-CLOSE PLUG в закрывающую втулку начинается рост давления (момент «стоп»). При достижении расчетного давления происходит срез винтов и внутренняя закрывающая втулка сдвигается на рабочий ход, перекрывая цементировочные окна.

После завершения процесса цементирования внутренняя полость гидромеханической муфты НПКФ-МСЦ-МПГК разбуривается долотами PDC.

ХАРАКТЕРИСТИКИ

03

*Параметр зависит от исполнения муфты

ВАШИ ВЫГОДЫ ОТ НПК " ФИЛЬТР"

Бесплатная консультация по применению устройства

Оказываем услуги по расчётам и помогаем подобрать оборудование без дополнительной платы

Доставка по себестоимости

Услуги по инженерному сопровождению, установке изделия

Разные типоразмеры гидромеханических муфт в наличии по доступной цене

Быстрый заказ и сжатые сроки доставки с единого склада
